寄存器9的，13至15位：硬件测试中那"三位"如何主宰产品生死？
在硬件研发圈里，混久了都会碰到一个诡异场景：明明功能跑得好好的样机，一上量产出货，客户投诉率直奔5%以上。 复位、重启、黑屏、丢包....研发团队通宵达旦查代码，最后发现根因不在软件逻辑，而在硬件物理层的一处"时序塌方"。
这不是段子，这是每年发生在数千家智能硬件企业身上的真实成本。今天我们不谈概念，谈一组实实在在的比特位——寄存器9的bit13至bit15。看懂这三位如何控制硬件模式切换，你就看懂了为什么有些团队能一次过认证，有些却反复"翻车"。
这三位的"物理含义"是什么？
在不同厂商的PCIe控制器、DDR PHY或高速SerDes中，寄存器9的13至15位通常承担着均衡模式（Equalization Mode）、去加重强度（De-emphasis Level）或预冲设置（Pre-shoot Setting）的配置功能。
以PCIe 3.0/4.0为例，链路训练（Link Training）阶段，发送端需要通过这三位的组合，向接收端告知自己的发射均衡能力：
000：全摆幅模式，不施加去加重（适用于极短距离板内互联）
001~011：-3.5dB至-6dB去加重（适用于背板或中线长距离传输）
100~111：带预冲的组合均衡（适用于高频损耗严重的信道）
看似只是"信号幅度微调"，实则直接决定了眼图睁开宽度、抖动容限以及误码率（BER）能否从10^-5降到10^-12。
一个真实案例：三位配错，整批召回
某ADAS域控制器项目，在实验室环境下，车载以太网1000BASE-T1的信号质量（Signal Quality Index） 测试勉强达标。但进入电磁兼容暗室做辐射发射（RE）测试时，发现某个频点超标8dBμV/m。
硬件工程师尝试调整了PCB走线、增加了屏蔽罩，均无改善。最后用协议分析仪抓取物理层协商过程发现：主控SoC默认将寄存器9的13~15位配置为"最大去加重模式"，导致信号上升沿过冲剧烈，产生了额外的高频谐波辐射。
整改方案很简单：通过I2C/SPI在初始化阶段将这三位改写为"中等去加重+预冲"组合。仅仅改动了三个比特，辐射超标消除，眼图余量从12%提升至38%，且误码率从10^-7收敛至10^-14。
代价呢？ 由于芯片勘误手册未注明该寄存器位的EMI敏感性，团队在此问题上耗费了6周的调试时间，延误了车规AEC-Q100的完整测试窗口，直接导致项目量产延期一个季度。
测试为什么一定要"控到寄存器级"？
很多测试实验室会告诉你："我们测了信号完整性、测了协议一致性、测了EMC。"但关键的区分度在于——它是否能主动操纵被测设备的物理层参数，而非只做"被动观测"。
高速接口测试中的标准动作包括：

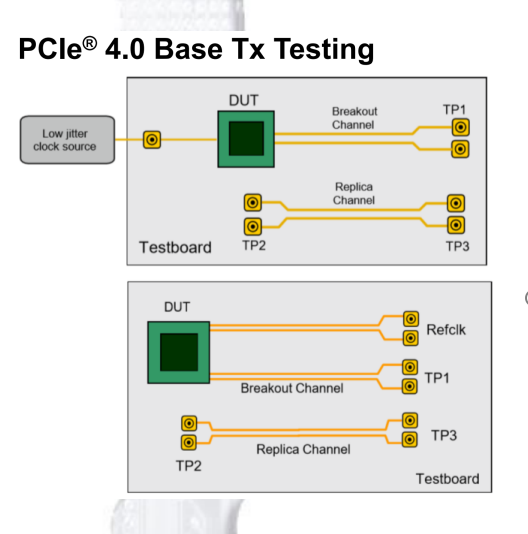

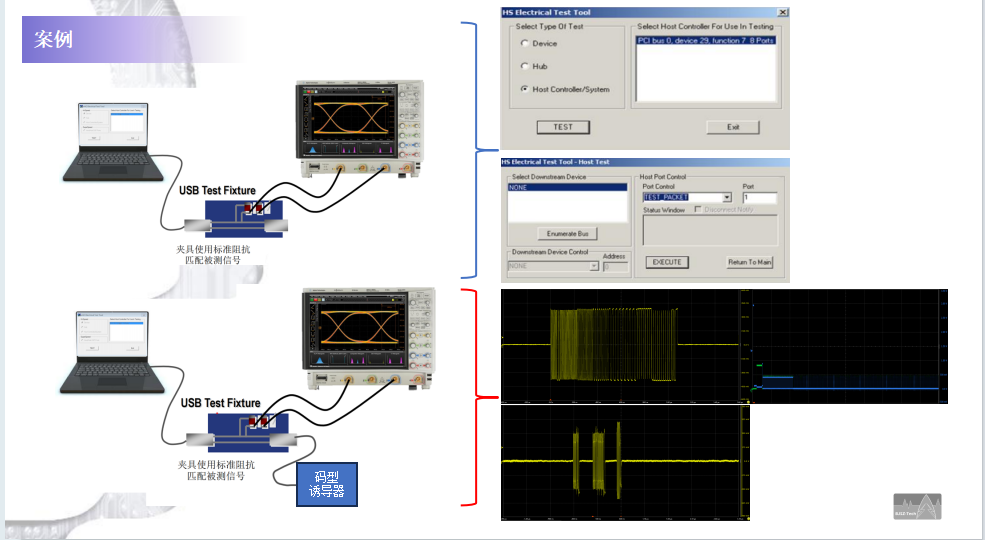

1. 发射端（Tx）测试时的"强制模式"

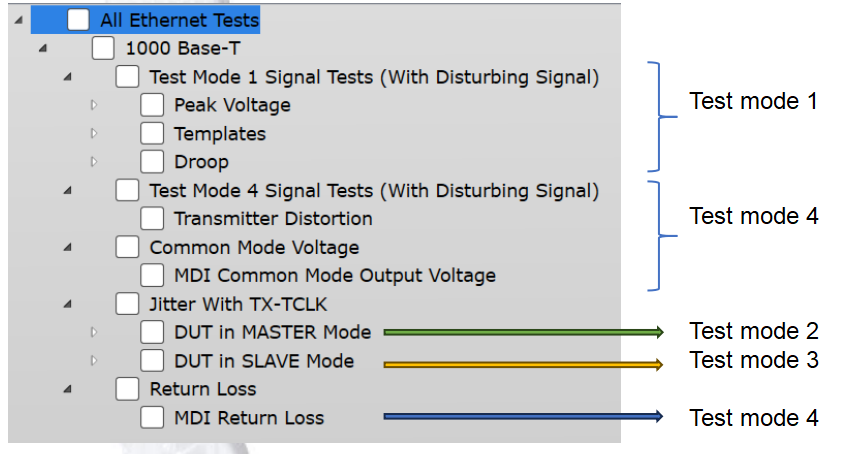

通过JTAG或MDIO接口，强制设置寄存器9的13~15位为所有合法组合（8种状态），分别捕获差分电压摆幅（Vod）、上升/下降时间（Tr/Tf）、确定性抖动（Dj）和总抖动（Tj） ，生成完整的"均衡-性能"矩阵。
2. 接收端（Rx）测试时的"压力遍历"
在压力眼图（Stress Eye） 校准环节，配合误码率测试仪（BERT） ，在每一种寄存器模式下注入正弦抖动（SJ）、随机抖动（Rj）和扩频时钟（SSC） 的组合干扰，找出接收端均衡器的抖动容限边界。
3. 协议层互操作的"状态机追踪"
在链路训练过程中，使用逻辑分析仪解码TS1/TS2有序集合（Ordered Sets） ，逐比特确认发送端是否根据接收端的接收器均衡反馈（EQ Feedback） 正确调整了这三位。若固件未正确响应，即便信号质量达标，协议层仍会陷入链路重训练（Retrain）循环，导致系统吞吐量腰斩。
这项能力为何是"硬科技分水岭"？
当前AI服务器、自动驾驶域控、5G小基站等产品，内部充斥着PCIe 5.0（32GT/s）、DDR5（4800MT/s）、多路SerDes（56G PAM4） 等高速总线。每提升一代速率，物理层裕量就压缩一半，对寄存器级控制的需求就从"可选"变为"必选"。
能提供此项深度测试服务的实验室，必须具备三个硬条件：
1.仪器库：拥有支持协议触发和码型编辑的高端示波器（如Keysight UXR系列、Tektronix DPO70000SX），而非通用型设备。

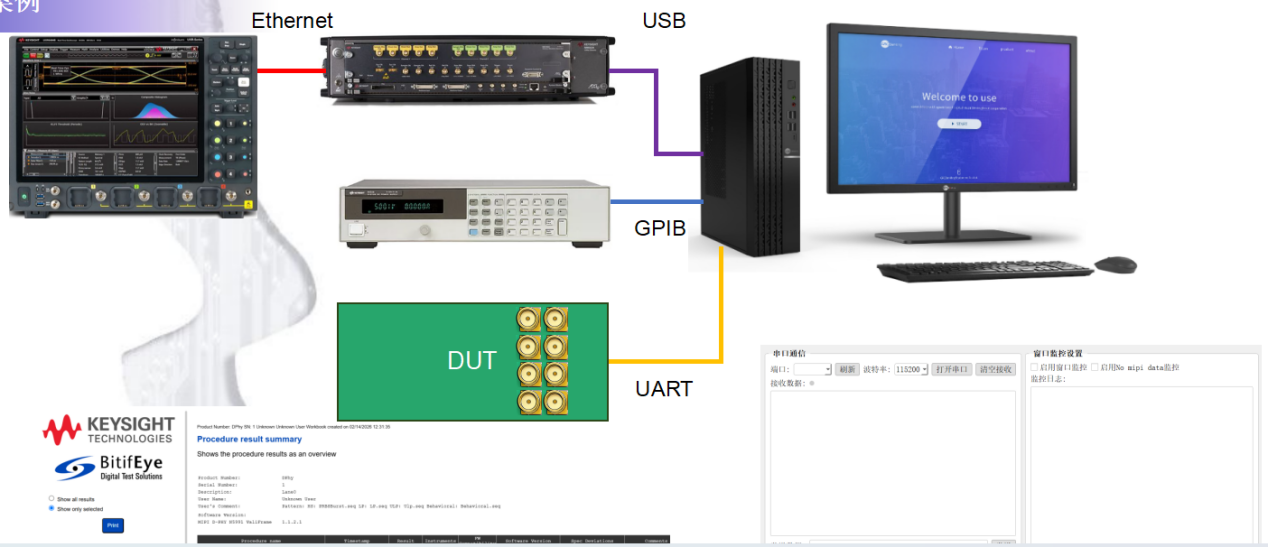

2.脚本能力：能基于Python/LabVIEW编写自动化控制脚本，实现对DUT（被测设备）寄存器的实时读写与状态回读。
3.标准解读力：能区分PCI-SIG Base Spec、JEDEC和IEEE 802.3中对均衡参数的不同定义，避免跨标准测试时的方法论错配。
